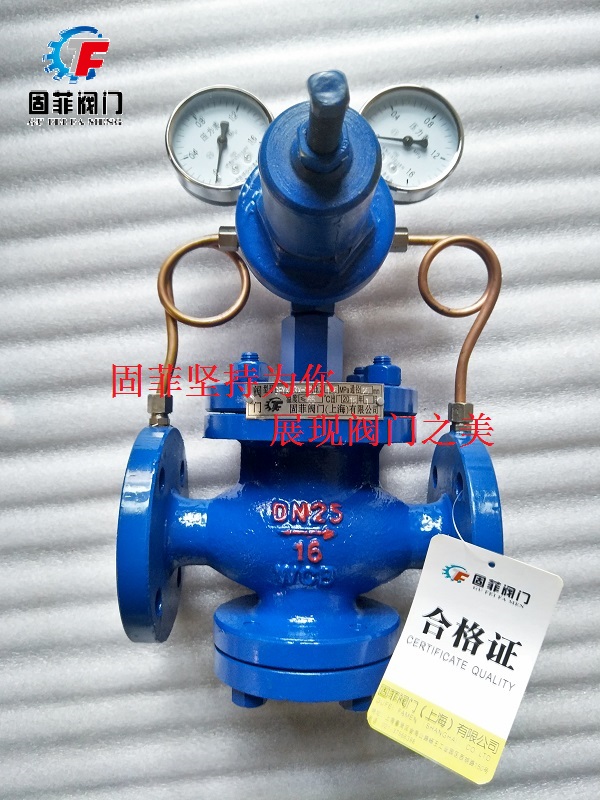

| 產品型號： | GFYK43F-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA~25MPA |
| 適用溫度： | -30℃~600℃ |
| 主要材質： | WCB、鉻鉬鋼、鉻鉬釩鋼、304、316、316L不銹鋼等 |
產品概述
氣體減壓閥(壓縮空氣減壓閥)GFYK43X/F適用于工作溫度≤180℃的空氣，煤氣，液化氣，氨氣，氮氣，氧氣等管路上。氣體減壓閥GFYK43X結構形式為活塞式，進口壓力與出口壓力之差必須≥0.15MPa。減壓閥YK43F通過啟閉件的節流，將進口壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動滿足預定要求，適應工況要求。
主要技術參數
|
公稱壓力 PN |
試驗壓力 PS |
進口壓力 P1 |
出口壓力 P2 |
最小壓差 △P |
背壓 PB |
壓力特性 △P2P1 |
流量特性 △P2G2 |
|
1.6 |
2.4 |
＜1.6 |
0.1~1.0 |
0.2 |
≤0.15 |
P2×10％ |
P2×20％ |
|
2.5 |
3.75 |
＜2.5 |
0.3~1.6 |
0.2 |
≤0.25 |
P2×10％ |
P2×20％ |
|
4.0 |
6.0 |
＜4.0 |
0.3~2.5 |
0.2 |
≤0.25 |
P2×10％ |
P2×20％ |
|
6.4 |
9.6 |
＜6.4 |
0.5~3.0 |
0.25 |
≤0.4 |
P2×12％ |
P2×25％ |
流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零部件材質
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB/FCB* |
|
閥座 閥盤 |
2Cr13/304* |
|
缸套 |
2Cr13/25(鍍硬鉻)/304* |
|
活塞 |
2Cr13/銅合金/銅合金* |
|
活塞環 |
合金鑄鐵/對位聚苯* |
|
導閥座 導閥桿 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主閥 導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙稀 |
|
導閥體 導閥蓋 |
25/304* |

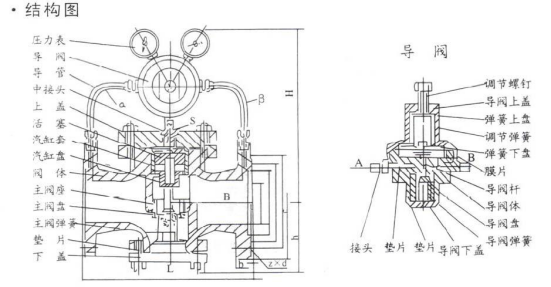

產品結構圖
外形尺寸
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
|
300 |
800 |
705 |
335 |
|
|
350 |
850 |
745 |
375 |
|
|
400 |
900 |
780 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
835 |
465 |
|
